擺管淋雨試驗箱武漢生產廠家
產品簡介
IPX3/4擺管淋雨試驗|機擺管淋雨實驗裝置一、IPX3/4擺管淋雨試驗|機擺管淋雨實驗裝置 型號：1.型號:BL-04擺管半徑：0.4M2.型號:BL...
產品詳細介紹

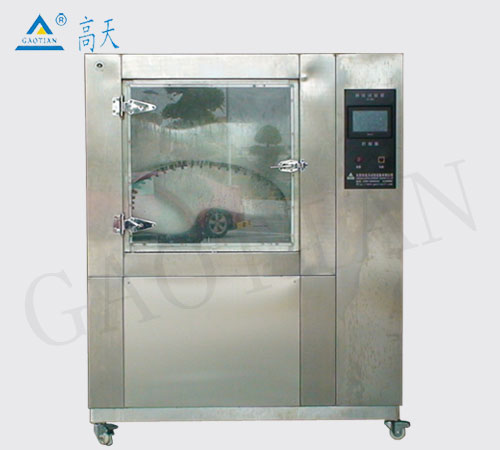

IPX3/4擺管淋雨試驗|機擺管淋雨實驗裝置
一、IPX3/4擺管淋雨試驗|機擺管淋雨實驗裝置 型號：
1. 型號: BL-04 擺管半徑：0.4M
2. 型號: BL-06 擺管半徑：0.6M
3. 型號: BL-08 擺管半徑：0.8M
4. 型號: BL-10 擺管半徑：1.0M
5. 型號: BL-12 擺管半徑：1.2M
二、結構特點： IPX3/4擺管淋雨試驗|機擺管淋雨實驗裝置
擺管淋雨實驗裝置由擺管支架、擺管傳動、工作旋轉臺、電氣控制四部分組成，其中支架、回轉臺防護罩、儲水箱、試驗水加壓回流裝置、控制臺采用SUS304不銹鋼發紋板制作;
三、工作原理:IPX3/4擺管淋雨試驗|機擺管淋雨實驗裝置
1. 擺管擺動：通過步進電機、PLC驅動減速器、通過可編程邏輯控制器設定自動完成;
2. 工作臺旋轉：電機帶動渦輪減速旋轉，從而達到工作臺旋轉速度;
3. 噴嘴：根據試件的大小，決定擺管的彎曲半徑。噴嘴為可拆式專用噴嘴，噴孔可根據標準要求的孔徑隨時更換，以使射出的水滴均勻，流量充足;
4. 試驗水循環：儲水箱連接水源自動補助試驗用水，水經加壓泵傳輸經分流裝置、流量計、壓力表至擺管噴嘴；
四、擺管淋雨實驗裝置技術參數:IPX3/4擺管淋雨試驗|機擺管淋雨實驗裝置
1. 管噴水孔直徑：0.4 :mm
2. 擺管擺角幅度: ±45°、±60°、±135°、±150°
3. 擺管噴水角度: ±60°、±180°
4. 擺管半徑：R400mm、R600mm、R800mm、R1000mm、R1200mm
5. 擺管速度：無極調速
6. 淋雨水壓：80～100KPa（可調節）
7. 試驗臺直徑：600mm
8. 試驗臺轉速：1r/min
9. 噴淋用水：潔凈的軟質自來水
10. 電源要求：AC380（±10%）V/50HZ 三相五線制.
五、產品用途：IPX3/4擺管淋雨試驗|機擺管淋雨實驗裝置
擺管淋雨實驗裝置用于外部照明和信號裝置及汽車燈具外殼防護。是航空、汽車、家電、科研等領域必備的測試設備。
